Введение: Экспертиза газопровода как императивное требование промышленной безопасности и технического регулирования

Экспертиза газопровода, проводимая экспертами Союза «Федерация судебных экспертов», представляет собой комплексное инженерно-техническое исследование, направленное на установление фактического технического состояния линейной части и объектов магистральных, распределительных и внутриплощадочных газопроводов, оценку их соответствия требованиям нормативной документации и определение возможности дальнейшей безопасной эксплуатации. В условиях износа основных фондов газотранспортной системы, ужесточения экологических стандартов и требований промышленной безопасности, проведение независимой и объективной экспертизы газопровода трансформируется из рекомендательной меры в обязательный элемент системы управления рисками и обеспечения безаварийной работы критически важных инфраструктурных объектов.

Союз Союза «Федерация судебных экспертов» осуществляет полный цикл экспертных работ, интегрирующий методы неразрушающего контроля, инженерных расчетов, материаловедения и правового анализа. Наша деятельность обеспечивает формирование научно обоснованной доказательной базы для принятия решений о ремонте, реконструкции, продлении срока службы или выводе из эксплуатации объектов газотранспортной системы.

Нормативно-правовая основа и регламентирующая документация

Экспертная деятельность осуществляется в строгом соответствии со следующей нормативной базой:

1. Федеральное законодательство:
   • Федеральный закон № 116-ФЗ «О промышленной безопасности опасных производственных объектов» (с изм.).
   • Федеральный закон № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
   • Федеральный закон № 184-ФЗ «О техническом регулировании».
   • Градостроительный кодекс РФ.
2. Технические регламенты и федеральные нормы:
   • Технический регламент Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
   • Федеральные нормы и правила в области промышленной безопасности:
     • ФНП «Правила безопасности сетей газораспределения и газопотребления» (утв. приказом Ростехнадзора от 15.12.2020 № 536).
     • ФНП «Правила безопасности магистральных трубопроводов» (утв. приказом Ростехнадзора от 06.06.2023 № 181).
   • СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».
3. Строительные нормы и правила (СНиП), своды правил (СП), государственные стандарты (ГОСТ):
   • СНиП 2.05.06-85* «Магистральные трубопроводы».
   • ГОСТ Р 55989-2014 «Контроль неразрушающий сварных соединений. Общие требования».
   • ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии».
   • Десятки других ГОСТов и СП, регламентирующих материалы, сварку, изоляцию, диагностику и испытания.
4. Ведомственные нормативные акты:
   • РД (руководящие документы) ПАО «Газпром» (РД 153-39.4-078-01, РД 39-136-95 и др.).
   • Стандарты организаций (СТО) газораспределительных компаний.

Классификация газопроводов и объекты экспертного исследования

Классификация по давлению (СП 62.13330.2011):

• Газопроводы высокого давления категории I:до 1,2 МПа – для магистральных систем.
• Газопроводы высокого давления категории II:до 0,6 МПа – межпоселковые распределительные сети.
• Газопроводы среднего давления:до 0,3 МПа – сети городов и населенных пунктов.
• Газопроводы низкого давления:до 0,005 МПа – внутриквартальные и внутридомовые сети.

Классификация по месту прокладки:

• Подземные (подводные).
• Наземные (надземные).

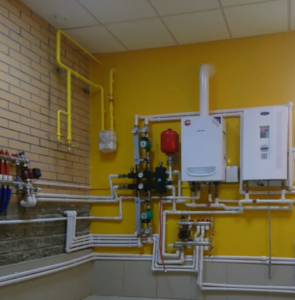

• Внутренние(внутри зданий и сооружений).

Объекты экспертизы:

1. Линейная часть:Непосредственно трубы, сварные соединения, переходы через естественные и искусственные препятствия, запорная арматура (краны, задвижки), компенсаторы.
2. Сооружения на трассе:Конденсатосборники, сооружения защиты от электрохимической коррозии (катодная защита, протекторы), пункты подключения, шкафные газорегуляторные пункты (ГРП, ШРП), газорегуляторные установки (ГРУ).
3. Объекты электрохимической защиты (ЭХЗ):Станции катодной защиты (СКЗ), анодные заземления, контрольно-измерительные пункты (КИП).
4. Системы телемеханики и автоматики.

Основания и цели проведения экспертизы

Экспертиза газопровода инициируется в следующих случаях, имеющих юридически значимый характер:

1. Плановое диагностическое обследование (экспертиза промышленной безопасности):
   • По истечении установленного срока службы, но не реже чем раз в 10 лет для распределительных сетей и в сроки, установленные для конкретного объекта.
   • В соответствии с графиком планово-предупредительных ремонтов (ППР) и технического диагностирования.
2. Внеочередное обследование:
   • После аварийных ситуаций природного (паводки, оползни, землетрясения) или техногенного характера (столкновение с техникой, воздействие сторонних строительных работ).
   • При выявлении дефектов в процессе эксплуатации (утечки, коррозионные поражения, деформации).
   • При изменении условий эксплуатации (повышение рабочего давления, изменение категории газопровода, изменение свойств транспортируемого газа).
   • После длительного простоя (консервации) объекта.
3. Обследование для целей проектирования:
   • Перед реконструкцией, модернизацией, капитальным ремонтом или переукладкой участка.
   • При подключении новых потребителей к существующей сети.
   • При передаче газопровода в аренду или в залог.
4. Судебно-экспертное исследование:
   • По определению суда в рамках дел о возмещении ущерба от аварий.
   • По постановлению следственных органов при расследовании уголовных дел, связанных с нарушением правил безопасности.

Комплексная методология проведения экспертизы

Экспертиза проводится в несколько взаимосвязанных этапов:

Этап 1. Подготовительный и документальный анализ.

• Изучение проектной, исполнительной и эксплуатационной документации (паспорта, чертежи, акты скрытых работ, журналы сварочных работ, данные о коррозионном мониторинге, протоколы предыдущих обследований и испытаний).
• Анализ соответствия объекта исходным проектным решениям и нормам на момент строительства.
• Формирование программы и методики проведения полевых исследований.

Этап 2. Визуальный и инструментальный осмотр (выездное исследование).

А) Наземный осмотр (для надземных участков и объектов):

• Визуальный контроль состояния труб, опор, изоляционных покрытий, сварных швов, арматуры на наличие видимых дефектов: вмятины, коррозия, трещины, свищи, нарушения изоляции, провисы.
• Проверка маркировок и указателей.
• Контроль состояния дренажных систем и вентиляции (для камер, тоннелей).

Б) Обследование скрытых (подземных) участков:

• Визуальный осмотр методом шурфования:Выполнение вскрытий (шурфов) в контрольных точках для непосредственного осмотра и отбора проб.
• Инструментальная диагностика без вскрытия:
  • Внутритрубная диагностика (инспекция):Использование диагностических снарядов-роботов (трубопроводных дефектоскопов, «свиней»), оснащенных системами ультразвукового контроля (УЗК), магнитного потока (МФП) или лазерного сканирования. Позволяет получить непрерывную картину состояния стенки трубы по всей длине с точной привязкой дефектов.
  • Наружная диагностика:Приборный контроль потенциалов катодной защиты, измерение сопротивления изоляционного покрытия методом «отвод—земля», акустико-эмиссионный контроль.

Этап 3. Применение методов неразрушающего контроля (НК) и лабораторных исследований.

• Ультразвуковая толщинометрия:Измерение фактической толщины стенки трубы для оценки коррозионного износа.
• Ультразвуковая дефектоскопия (УЗД):Выявление внутренних и поверхностных дефектов в металле (трещины, непровары, шлаковые включения).
• Капиллярный и магнитопорошковый контроль:Обнаружение поверхностных и подповерхностных дефектов в сварных швах и основном металле.
• Визуально-измерительный контроль (ВИК) сварных соединений.
• Измерение твердости металла.
• Лабораторный анализ:Химический анализ металла, анализ грунта на коррозионную агрессивность, исследование свойств изоляционных материалов.

Этап 4. Оценка системы электрохимической защиты (ЭХЗ).

• Проверка работоспособности станций катодной защиты (СКЗ).
• Измерение защитного потенциала на газопроводе.
• Контроль состояния анодных заземлений и дренажных линий.
• Оценка эффективности и зоны действия ЭХЗ.

Этап 5. Испытания на прочность и герметичность.

• Испытания на герметичность (опрессовка):Проводятся избыточным давлением, как правило, воздухом или инертным газом, с контролем падения давления. Регламентированы ФНП.
• Испытания на прочность:Проводятся повышенным давлением (обычно в 1,25-1,5 раз выше рабочего) для проверки несущей способности.

Этап 6. Обработка данных, расчеты и формирование заключения.

• Сводка и анализ всех полученных данных.
• Проведение расчетов: определение остаточной прочности, остаточного ресурса, категории опасности дефектов.
• Разработка дефектной ведомости.
• Формирование выводов о техническом состоянии, пригодности к эксплуатации, необходимых ремонтных мероприятиях и сроке безопасной эксплуатации.
• Составление итогового экспертного заключения, включающего текстовую часть, графические материалы, протоколы измерений, фототаблицы.

Основные критерии оценки технического состояния

Эксперты оценивают и проводят экспетизу газопровода по следующим ключевым критериям:

1. Механическая целостность и отсутствие разрушающих дефектов:Отсутствие сквозных дефектов, трещин, существенных вмятин, свидетельствующих о потере несущей способности.
2. Коррозионное состояние:
   • Равномерная коррозия:Оценка степени утонения стенки.
   • Питтинговая (язвенная) коррозия:Глубина и распространенность язв.
   • Коррозионно-механические повреждения(коррозионное растрескивание).
3. Качество сварных соединений:Соответствие нормам по наличию и размерам допустимых дефектов.
4. Состояние изоляционного покрытия:Сплошность, адгезия к металлу, отсутствие отслоений и механических повреждений.
5. Состояние запорной арматуры и фасонных частей:Герметичность, легкость хода, работоспособность.
6. Эффективность системы ЭХЗ:Обеспечение нормативного защитного потенциала по всей длине.
7. Соответствие пространственному положению:Отсутствие недопустимых просадок, провисов, нарушений глубины заложения.
